Atomos Shogun AV-19

Shogun AV-19

Shogun AV-19 är en 19″ 4K HDR DCI-P3 skjerm/monitor, bildbandspelare (recorder) och bildmixer för liveproduktion, video village och broadcast. Den har stöd för medhörning/övervakning av flera kameror samtidigt (multi live multi-camera monitoring), flera SDI- och HDMI-in-/utgångar samt XLR-ljud. Shogun AV-19 kan sända och ta emot NDI® HX3 över Ethernet och är utrustad med heltäckande tekniska övervakningsverktyg.

Nyckelfunktioner

• 19-tums 4K HDR DCI-P3 7RU rackmonterad monitor

• Spela in i ProRes, ProRes RAW och Avid DNx till CFexpress eller extern USB-C-lagring

• Spela in upp till fyra isolerade kameraströmmar (ISO:s) plus en femte programkanal (program ut)

• Live multi-kameraövervakning

• 2 x 12G-SDI + 2 x 3G-SDI in, 12G-SDI ut, HDMI in/ut med XLR-ljud

• Heltäckande tekniska övervakningsverktyg, inklusive EL Zone™ false color, focus peaking, waveform med mera

• Sänd och ta emot NDI® HX3 över Ethernet

• Användardefinierade funktionsknappar

• Log-till-LUT-visning med stöd för 3D & .cube

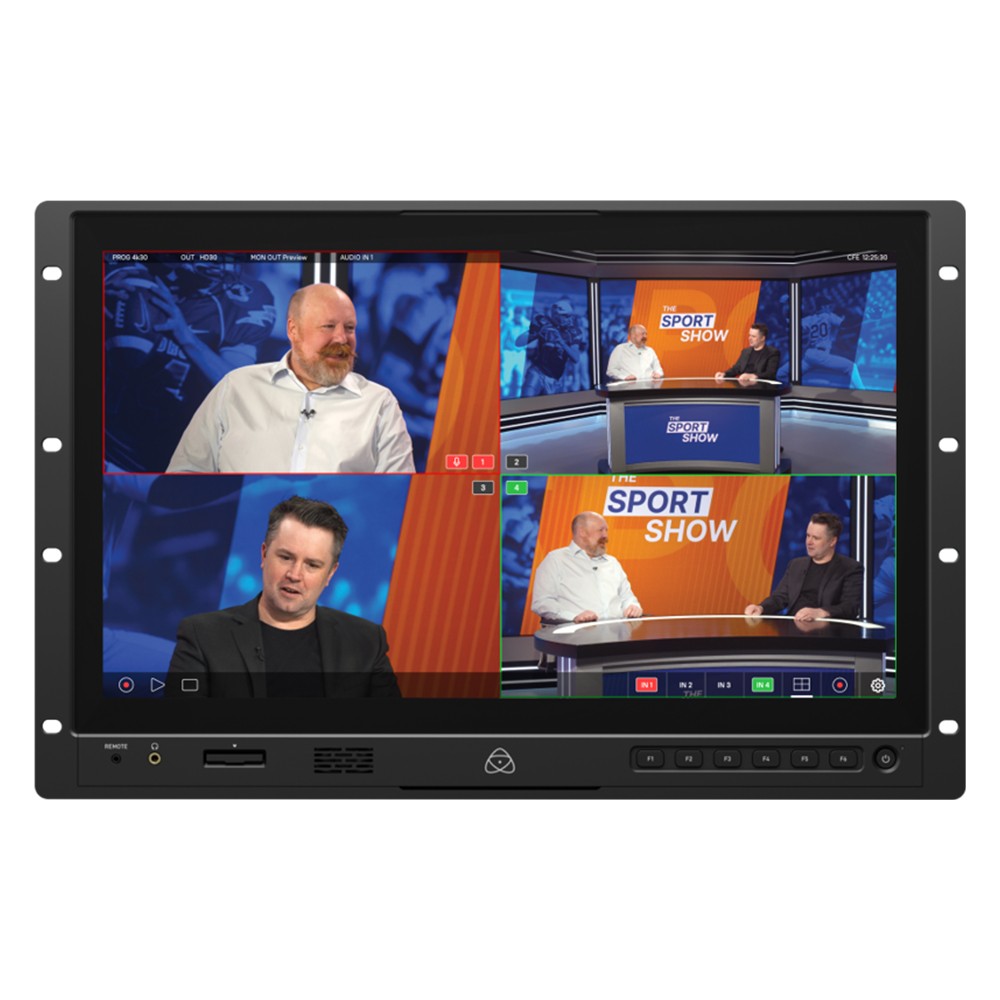

Live multi-kameraövervakning, 4-kanals bildmixning & routing

Hantera komplexa produktioner med full kontroll tack vare en stor, färgkorrekt 4K HDR DCI-P3-skärm som är idealisk för regissörer, bildproducenter (technical directors) och fotografers/fotografassistenter. Den fungerar även som en live-bildmixer med kapacitet att spela upp och spela in upp till fyra ISO-kameraströmmar plus en femte programkanal – allt medan du växlar bild och sätter källor i realtid.

Tillförlitlig 4K-referensövervakning

En ljusstark 19-tumsskärm med heltäckande övervakningsverktyg såsom EL Zone™ false color, focus peaking, waveform med mera. En robust konstruktion och en 19-tums rackmonterad formfaktor gör Shogun AV-19 till den ideala produktionsmonitorn för både studio- och OB-sändningar (outside broadcast). Den ger regissörer, kunder och skådespelare/medverkande en monitorstation på plats för snabba beslut.

10-bitars branschstandard-codecs, CFexpress med mera!

Spela in Apple ProRes, ProRes RAW eller Avid DNx från SDI- eller HDMI-källor för omedelbar leverans efter avslutat event. Spela in i upp till 10-bitars 4:2:2 i Apple ProRes-, ProRes RAW- eller Avid DNx-codecs. Välj att spela in antingen internt till ett CFexpress-kort* eller till ett externt USB-C-lagringsmedium*.

*Lagringsmedia köps separat. Minimikrav på prestanda/certifiering gäller.

Användardefinierade funktionsknappar

Få snabbåtkomst till upp till sex frekvent använda funktioner – till exempel övervakningsverktyg, uppspelningslägen, LUT:er eller anamorfisk desqueeze – med ett enda knapptryck. Detta förvandlar Shogun AV-19 till en professionell styrenhet, optimerad för hastighet, tillförlitlighet och personliga arbetsflöden under reella produktionsförhållanden.

Sänd och ta emot NDI® HX3

NDI är den branschledande IP-videostandarden som levererar hög kvalitet, ultralåg latens samt bildruteexakt video och ljud över standardnätverk. Med inbyggt Ethernet och infödd NDI HX3-support kan Shogun AV-19 sända eller ta emot video, ljud och metadata av broadcast-kvalitet över en enda standard RJ45-kabel – vilket förenklar arbetsflöden och möjliggör kraftfull, flexibel IP-baserad produktion.

Professionella övervakningsverktyg

Shogun AV-19 erbjuder en heltäckande uppsättning enkla knapptrycksverktyg för fokus, inramning och exponering – inklusive focus peaking, zoom (2:1, 1:1), zebras, false color (inklusive ARRI och EL Zone™), bildrutevisare (frame guides), SMPTE safe areas, stödraster (grid markers), waveforms, RGB parade, vectorscope samt flexibelt stöd för 3D/1D LUT med profil- och förinställningsalternativ (inklusive uppladdning av .cube-filer). Dessutom erbjuder Shogun AV-19 anamorfisk de-squeeze för att korrigera bildförhållandet vid användning av anamorfisk optik.

Shogun AV-19 tar emot LOG-signaler från kameran och erbjuder en realtidsförhandsvisning via LUT (Look-Up Table) för att uppskatta hur den färdiga, färgkorrigerade bilden kommer att se ut i Rec.709 — samtidigt som den spelar in i högkvalitativ ProRes, DNxHR eller ProRes RAW. Anpassade LUT:er (.cube-filer) kan läsas in från CFexpress-kortet eller SSD:n och användas tillsammans med Shogun-enhetens inbyggda övervakningsverktyg för exakt exponeringskontroll.

Komplett lösning för broadcast och event

• Live-event: Idealisk för live-event där flera kameror, snabba beslut och tillförlitlig övervakning är avgörande. Växla live mellan kameror eller grafik via den responsiva pekskärmen eller de fysiska funktionsknapparna, och skicka den perfekta signalen till scenen eller som en inspelning av eventet – allt från en enda kompakt enhet redo för flightcase.

• På inspelningsplats (On set): Shogun AV-19 ger regissörer, DIT:ar och övrigt team en ljusstark och färgkorrekt referensskärm kombinerat med möjligheten till snabb och enkel uppspelning av inspelade tagningar. Med Atomos kompletta uppsättning övervakningsverktyg gör Shogun AV det enkelt att utvärdera exponering, fokus, färg och inramning med full trygghet.

• Kontrollrum (Control room): I kontrollrumsmiljöer utgör Shogun AV-19 en kompakt och tillförlitlig lösning för övervakning, inspelning och bildmixning. Övervaka flera kameraingångar och ta välgrundade beslut under live- eller förinspelade produktioner. Formfaktorn för rackmontering och den enkla kalibreringen gör den till ett praktiskt val för permanenta installationer.

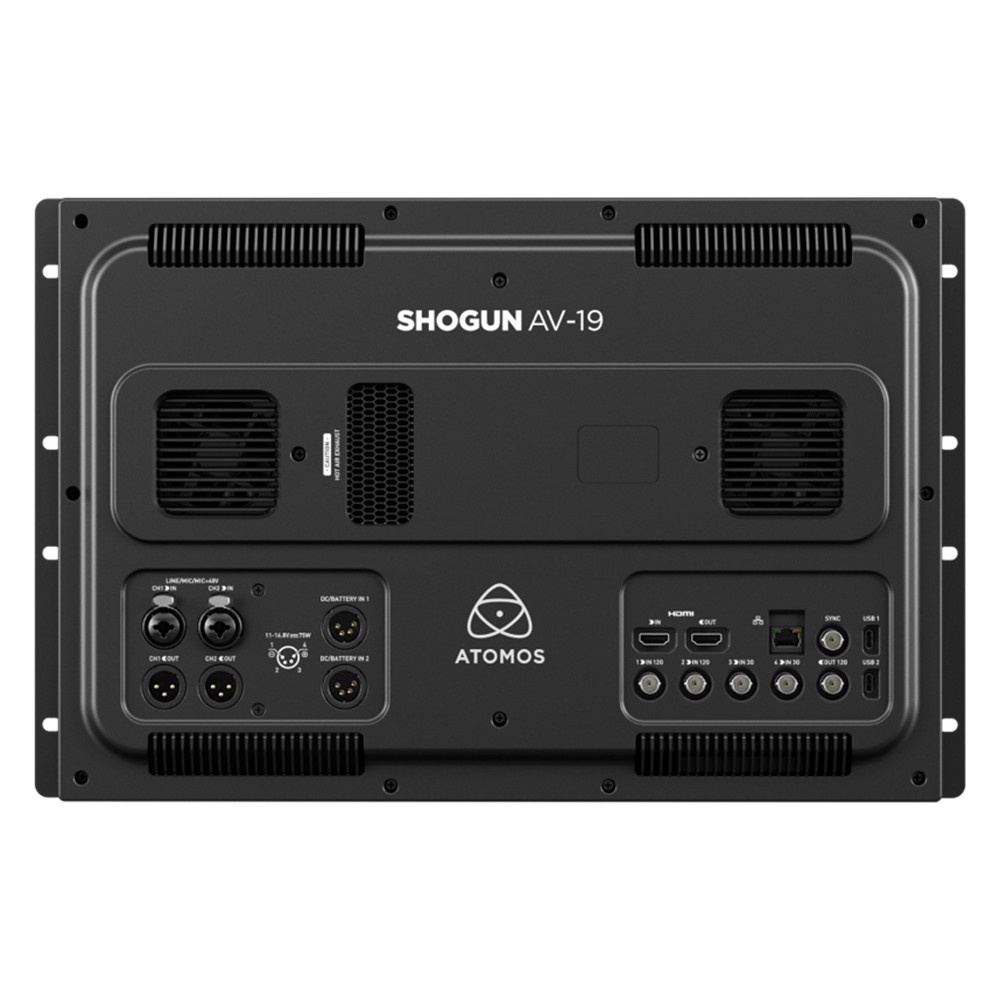

Ultimata anslutningsmöjligheter

Shogun AV-19 stöder krävande produktionsarbetsflöden med heltäckande SDI- och HDMI-in/utgångar, ljudanslutningar, tidskod (timecode) och strömförsörjningsalternativ.

Kamerastyrning

Med hjälp av intuitiva skjutreglage på skärmen kan du justera vitbalans, bländare, slutartid/vinkel och ISO. En röd ram runt skärmen indikerar när kameran spelar in internt, oavsett om inspelningen startats från kameran eller från Shogun AV-19. Kamerastyrning finns tillgänglig för de flesta spegellösa kameror från Canon, Fujifilm, Nikon, Panasonic och Sony via USB-C, samt för alla modeller i Z CAM E2-serien (kabel krävs och köps separat – ATOMCAB018).

Kalibrering du kan lita på

Shogun AV-19 stöder professionell kalibrering med Calibrite Display Pro HL- och Plus HL-sensorer via appen Atomos Calibrator och Atomos kalibreringskabel (ATOMCAB018, säljs separat). Detta säkerställer konsekvent och exakt HDR- och Rec.709-övervakning, så att det du ser på skärmen är exakt vad du levererar.

Professionellt ljud, helt integrerat

Shogun AV-19 stöder 24-bitars/48 kHz PCM-ljud, har två balanserade XLR-ingångar med 48V fantommatning för externa mikrofoner eller linjekällor, samt har förstärkningskontroller (gain), mätare och fördröjningsjustering per kanal. Du får även balanserade XLR-utgångar, inbäddat HDMI/SDI-ljud, inbyggda högtalare och ett hörlursuttag för direkt medhörning och synk mot video.

Vad som ingår i förpackningen

• Shogun AV-19 monitor-recorder-switcher

• Strömförsörjning (4-pin XLR)

• 5 x internationella IEC-strömkablar

• Skruvar och muttrar för rackmontering (10x)

• Skärmtrasa

• Snabbstartsguide (Quick Start Guide)
